二、概 述

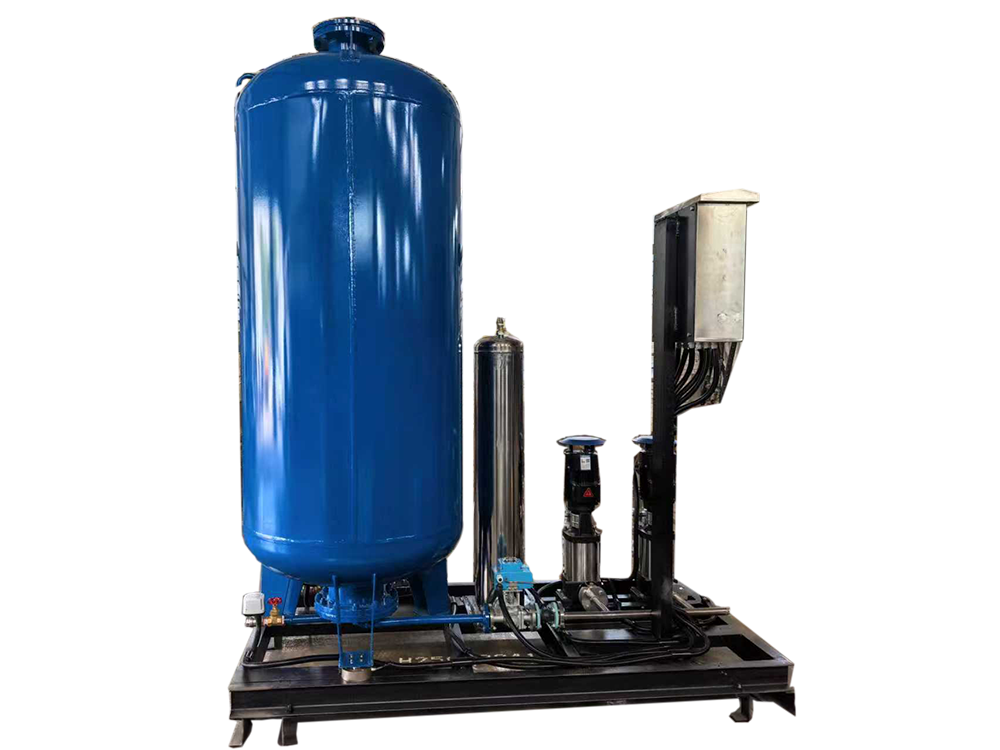

定压补水真空脱气机组是采用国际先进技术研发的实现集中供热及中央空调系统定压、膨胀、补水、真空脱气四位一体的新型设备。该设备在系统中起到稳压、自动补水、膨胀自动泄水，脱除系统内游离气体及溶解气体等作用。使系统始终处于高效、环保、节能的运动状态。

三、设备工作原理

定压补水装置利用气压罐的可调节能力，当用水量减少或不用水时，可较长时间不启动水泵，达到节能目的。与水塔、高位水箱相比可节省投资约40%-60%。该设备结构紧凑，与其他传统的供水装置相比减少了占地面积，节省了土地资源。本设备全自动运行，无需专人管理，工作可靠。

同时在水循环系统中:一方面存在大量气体，如果不加以脱除容易产生气阻，造成局部或整个系统的循环不畅且冷热不均，以及设备和管道的损坏;另一方面水中含有的氧气使得供热(制冷)设备、管道和钢制散热器等末端设备腐蚀，穿孔、漏水直接影响到整个系统的安全。该机组中的脱气设备根据享利定律即:在一定温度及压力下水中溶解一定数量的气体，当温度增加或压力降低时，水中溶解气体将会减少的原理;在不改变水温的情况下通过设备产生真空，将水中的游离气体和溶解气体释放出来，再通过自动排气阀排出系统。脱气后的不饱和水将吸收系统中的气体寻求气水平衡。如此循环，从而脱除系统水中所有气体，确保系统稳定安全运转。

四、设备特点

1、自动定压，自动补水，自动泄水，自动脱除系统内游离气体、溶解气体。

2、运行参数任意设定，适用于任何密闭定压补水场所。

3、节约能源:自动读取系统信息，只在必要时才启动设备运行。

4、脱气效率和脱氧效率>99%。

5、可大大缩短供热或冷却系统初次注水后的排气时间，极有利于系统的初次调试运行。

6、脱除系统中的气体，防止气阻，保证系统正常运行期间稳定可靠。

7、消除水泵气蚀，降低系统运行噪音。

8、由于脱除了水中的氧气，将降低系统的有氧腐蚀，延长设备使用时间。

9、由于脱除了水中的气体，换热器表面上不会附有气体气泡，提高了供热效率。

10、脱气机工作时间和周期可根据需要调节。

11、占地面积小，安装使用方便，全自动运行，安全可靠，易于维修保养。

五、设备功能

1、集自动定压、膨胀、补水、真空脱气四位一体

2、取消膨胀水箱及大型气压水罐，简化系统

3、延长设备和管道的使用寿命

4、提高设备的传热效率消除管道噪音及系统中气阻现象

5、一用一备，双立式泵补水功能

6、可靠的机械工作性能

六、设备性能参数

1、适应系统压力:0.1-2.0Mpa

2、给水压力:≥0.1Mpa

3、环境温度:+5℃~+40℃

4、电源:380V/50Hz

5、安装场所:室内

七、操作说明

一、性能指标

二、控制功能

2.1 手动方式

对任意输出点单独启动停止。

2.2 自动方式

2.2.1 定压补水

进入定压补水条件：

1、工作模式选择为定补模式。

2、工作模式选择为定补+脱气模式。

1）当前时间不处于脱气时间阶段内。

2）压力低于低压力时，进入强制定补模式。

3、工作模式选择为定补+排气模式。

1）当前时间不处于排气时间阶段内。

2）压力低于低压力时，进入强制定补模式。

补水阀:储水罐液位低液位以下开，中液位以上关。

排水阀:储水罐高液位以上开，中液位以下关。

泄压阀:高压力以上开阀，中压力以下关。

泄压阀2:压力高于超高时开，低于高压力以下时关。

泵：

1、泵开：低压力以下开。

2、泵关：

1）中压力以上关

2）低液位关泵

3）补水过程中不允许开泵

4）切换阀到位时间内不允许开泵

3、泵工作方式：

1）同时工作

2）轮流工作

3）1#主泵

4）2#主泵

切换阀：

1、切换阀关闭状态

2、切换阀切换过程中不允许启泵

2.2.2 真空脱气

进入脱气条件：

1、工作模式选择为脱气模式。

2、工作模式选择为定补+脱气模式，当前时间处于脱气时间段内。进入脱气模式下，必须先将液位脱气补至中液位。

3、进入时压力必须在中压力以上。

脱气停止：当不处于脱气时段内，脱气停止。

脱气工作：

时间控制：

备注：低液位时水泵保护。

液位控制：

脱气阀：中液位以下开，高液位以上关。

泵：

1、高液位以上开，低液位以下关。

开限制条件。

有切换阀时，切换阀要开到位（时间计时）。

2、泵工作方式：

1）同时工作

2）轮流工作

3）1#主泵

4）2#主泵

2.2.3 排气

进入排气条件：工作模式选择为定补+排气时，当前时间处于脱气时间段内。

泄压阀：压力高以上开，压力中以下停。

泵：压力中以下开，压力高以上停。
